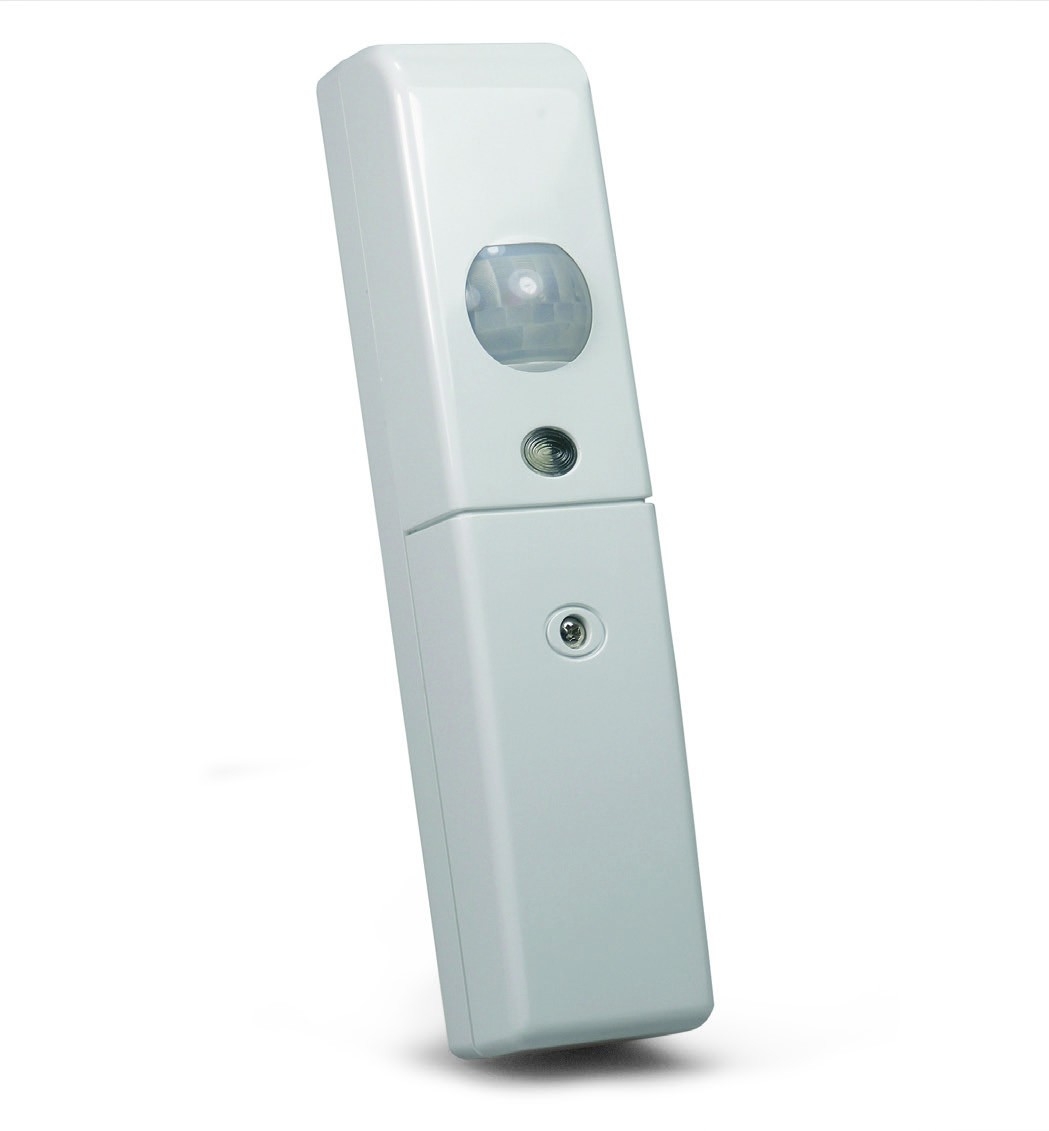

5522 SmallPir HT

Zweikanaliger Standard-Infrarot-Melder

Bei diesem Gerät handelt es sich um einen Innenraummelder, der einen Eindringling, der sich im überwachten Bereich befindet, meldet, wobei es den Temperaturunterschied des bewegten Objekts im Vergleich zum Hintergrund erfasst. SmallPir HT verfügt über einen Eingang für den Anschluss eines weiteren verdrahteten Sensors: Dadurch kann nicht nur eine Bewegung im Raum ermittelt werden sondern auch die Kontrolle der nahe liegenden Türen und Fenster ausgeführt werden, wobei bei gleich bleibenden Kosten die Sicherheit erhöht wird.

Anwendungsbereich
Der Innenraumschutz reicht etwa bis zu 4 x 10 m + Eingang für den anderen passiven Sensor.

Installation
Da hinsichtlich der Verkabelung keine Einschränkungen gegeben sind, wird eine korrekte Positionierung begünstigt, die für eine gute Funktion des Gerätes grundlegend ist. SmallPir HT wird an der Wand, möglichst in einer geeigneten Ecke im Raum, in einer Höhe von etwa 2,2 m mittels der mitgelieferten Halterung befestigt. Die Einstellungen müssen sorgfältig vorgenommen werden und für den zu überwachenden Bereich geeignet sein. (Sensorempfindlichkeit PIR - Impulszählung - Ausschaltung Wegnahmeschutz).

5522 SmallPir HT

Abmessungen (h×l×p)
135,5×31×27,5 mm

Gewicht
0,12 Kg

Umweltklasse
2 - Innen

Gehäuse
ABS

Zertifizierungen
EN 50131

Stromversorgung
Alkali-Mangan-Batterie 9 V Typ GP1604A oder äquivalente, die bei normalem Gebrauch eine Lebensdauer von etwa zwei Jahren garantiert. Die Lebendauer ist in viel besuchten Bereichen etwas vermindert.

Sabotageschutz
Meldung, dass das Gehäuse geöffnet, oder von der Wand abgerissen wurde.

Funkübertragung
Gleichzeitige Doppelfrequenz DualBand gemäß gesetzlichen Vorschriften der EU. Leistung an die Anwendung angepasst.

Monitoring und Test
Ein LED zeigt das Erkennen jeder menschlichen Bewegung an. Beim Betriebssystem erfolgt der Test, indem man einen Alarm auslöst und dessen Erkennen in der Zentrale überprüft.

Lokale Meldungen und ästhetische Lösungen
Wie beim Sensor Türen/Fenster offen (5515 B/M - S. 25).

Funktionsweise
Das Gerät muss so eingestellt sein, dass es eine Person, die in den überwachten Bereich eintritt, nach circa drei Schritten meldet. Um den Stromverbrauch zu verringern, wird es nach einem Alarm blockiert und nimmt die Erfassung erst dann wieder auf, wenn einige Minuten lang keine Bewegung im Bereich festgestellt worden ist. Eventuelle Sensoren, die am vorhandenen Eingang angeschlossen sind, werden autonom gesteuert: Der Eingang verfügt über einen Zähler der schnellen Impulse und einen eigenen Alarmcode; daher kann er von der Zentrale, unabhängig vom Innenraumschutz, erkannt werden. Außer dem Einbruchsalarm melden die Geräte die Störung in dem Moment, in dem das Ereignis stattfindet; der Zustand der

Einsatzbereitschaft (Überwachung) und eventuelle leere Batterien werden alle 40 Minuten gemeldet: die Zentrale zeigt diese Meldungen nach einem Scharf-/ Unscharfschalten an.

Zubehör 5961 Universalgelenk
Dieses Zubehör kommt dann zum Einsatz, wenn es erforderlich ist, die Innenraummelder auszurichten. Achtung: mit Ausnahme von installierten Kunstgriffen, geht durch die Benutzung des Gelenks der Fortschaffungsschutz verloren. Auf Grund der beschriebenen Geräteeigenschaften und der Flexibilität der drahtlosen Installation wird vom Gebrauch des Gelenks abgeraten, um die volle Funktionstüchtigkeit des Systems zu garantieren.
