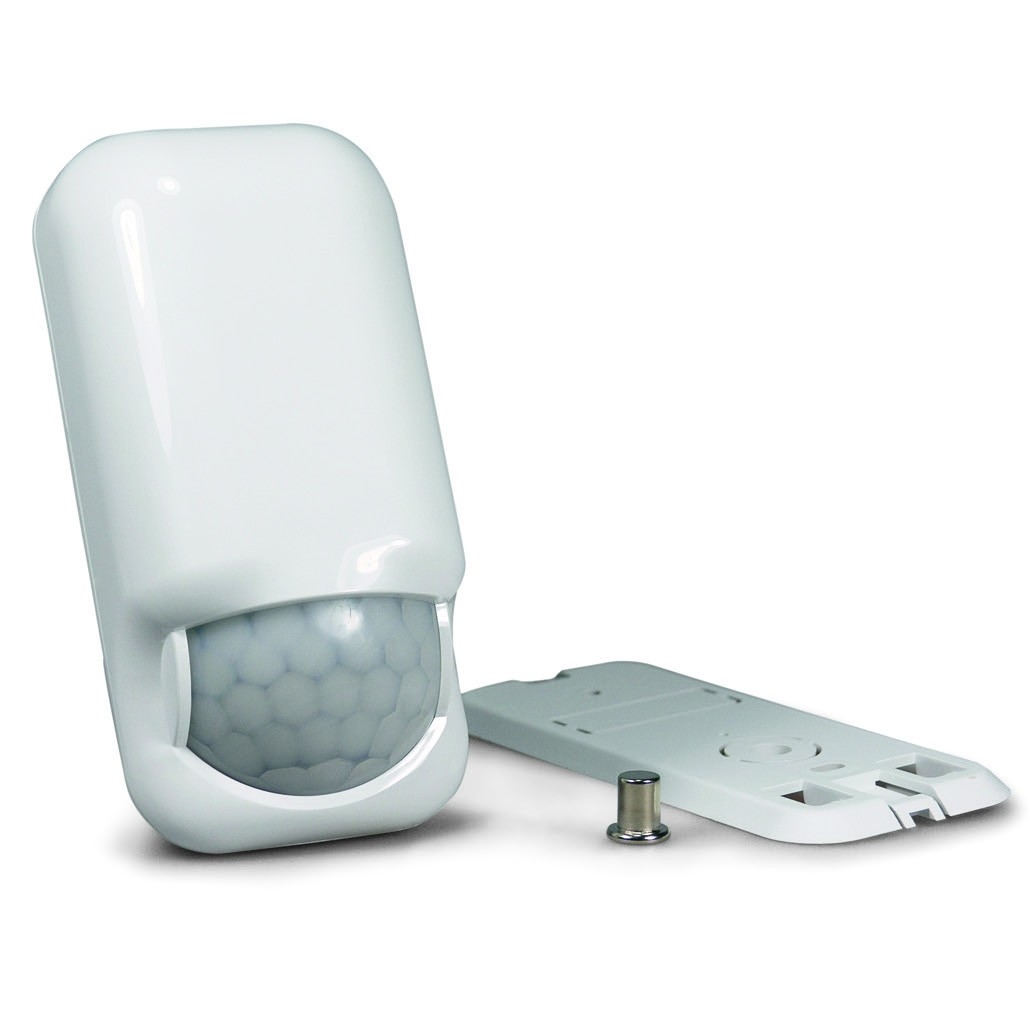

4013 DT Bus AA

Blendungsschutz-Melder mit Doppeltechnologie PIR + MW


Bei diesem Gerät handelt es sich um einen Innenraummelder, der einen Eindringling, der sich im überwachten Bereich befndet, meldet: es erfasst physische Parameter, die für die Person typisch sind, vor allem den Temperaturunterschied des bewegten Objekts im Vergleich zum Hintergrund. Danach wird die Bewegung vom integrierten Radar analysiert, wobei im Falle einer doppelten, positiven Bestätigung ein Alarm ausgelöst wird. Daher kann eine präzisere Unterscheidung bei Fehlalarmen getroffen werden: es ist daher eher für gestörte Bereiche geeignet.

Anwendungsbereich
Innenraumschutz zum Schutz vor Eindringen von großen Bereichen bis zu etwa 6 x 12 m.

Installation
Die korrekte Positionierung ist für eine gute Funktionsweise dieser Geräte ausschlaggebend. Das Gerät kann an der Wand montiert werden, möglichst in einer geeigneten Ecke im Raum, in einer Höhe von circa 2,2 m. Die Einstellungen müssen sorgfältig vorgenommen werden und für den zu überwachenden Bereich geeignet sein. (Sensorempfndlichkeit PIR - Interventionszeit PIR - Impulszählung - Temperaturkompensation - MW-Empfndlichkeit - Interventionszeit MW - Ausschluss MW - LED-Ausschluss - Ausschluss Abdeckschutzfunktion - Ausschluss Wegnahmeschutz).

4013 DT Bus AA

Abmessungen (h×l×p)
135×65×35 mm

Gewicht
0,15 Kg

Umweltklasse
2 - Innen

Gehäuse
ABS

Zertifzierungen
EN 50131


Stromversorgung
12 V GS

Sabotageschutz
Der Melder zeigt die versuchte Blendung (diese Meldungen können eine speziellen Alarm oder einen Sabotagealarm auslösen), Öffnung des Geräts und/oder versuchtes Hinunterreißen von der Wand (Sabotage) an.

Monitoring und Test
Wenn das Gerät geöffnet ist, wird über die Erkennungs-Led-Anzeige jede menschliche Bewegung bestätigt. Beim Betriebssystem erfolgt der Test, indem man einen Alarm auslöst und dessen Erkennen in der Zentrale überprüft.


Funktionsweise
Bei dem Gerät handelt es sich um einen Bewegungsmelder für Innenräume, der mit zwei unterschiedlichen Technologien funktioniert: über die PIRTechnologie werden Objekte mit sich von der Umgebung unterscheidender Temperatur erkannt, während über die MWTechnologie der Doppler-Effekt nach der Bewegung erkannt wird: wird beides zugleich erkannt (AND), bedeutet dies Alarm. Der überwachte Raum kann einzeln für jedes einzelne der beiden Erkennungssysteme defniert werden, genauso wie die entsprechenden Reaktionszeiten: eine sorgfältige Einstellung der Parameter unter Berücksichtigung der überwachten Räumlichkeiten erlaubt die Erkennung des Eindringens von warmblütigen Personen und Tieren und


verarbeitet andere mögliche Ursachen für einen Fehlalarm auf andere Weise. Alle Einstellungen des Geräts geschehen direkt über den Touchscreen der Zentrale nach der Installation und können über Fernsteuerung erfolgen.

Lokale Meldungen des Gerätes
Grünes LED = PIR-Erkennung
Oranges LED = MW-Erkennung
Rotes LED = tatsächlicher Alarm (beide).
