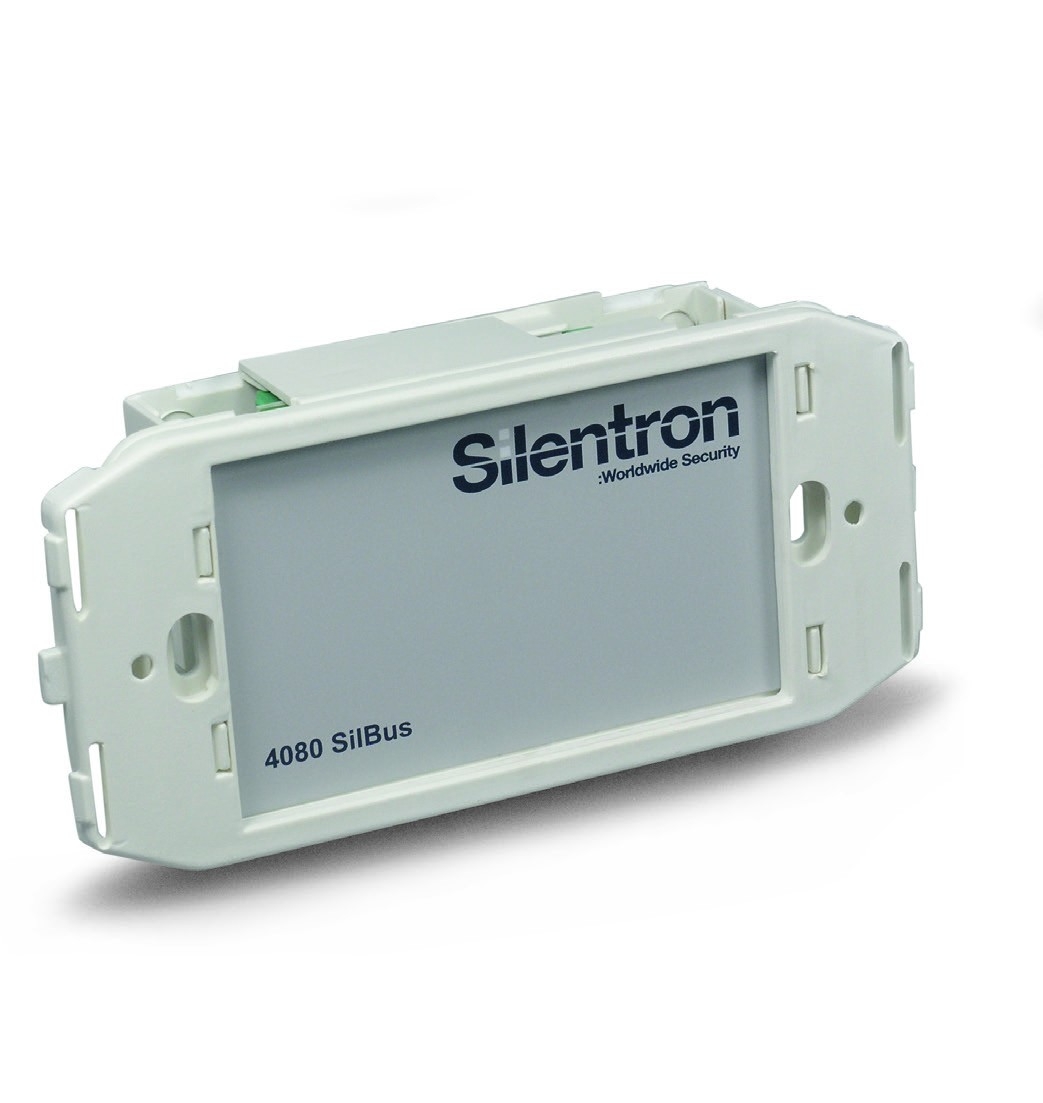

4080 Concentratore Bus 4+2
4081 Concentratore Bus 6

Interfacce di espansione

Questi apparecchi sono delle interfaccia di espansione a 6 ingressi che permettono di utilizzare rivelatori diversi, non di nostra produzione, rendendoli compatibili con Sil-Bus. Il modello 4080 dispone di 4 ingressi per rivelatori attivi/passivi che gestiscono le funzioni allarme e tamper su linea bilanciata + 2 ingressi NC/PULSE. Il modello 4081 dispone invece di 6 ingressi per rivelatori attivi/ passivi che gestiscono le funzioni allarme e tamper su linea bilanciata.

Caratteristiche di impiego
Quando si rende necessario l’utilizzo di dispositivi di rilevamento differenti da quelli proprietari SilBus.

Caratteristiche di installazione
Gli apparecchi sono forniti in contenitore adatto per essere installato ad incasso in una scatola 503.
Per il modello 4080 è possibile anche l’installazione a vista nel box accessorio (cod. 88328) con relativa placca (cod. 88329).
Mentre per il modello 4081 l’istallazione a vista è possibile tramite il suo box accessorio (cod. 4081box).

4080 Concentratore Bus 4+2 4081 Concentratore Bus 6

Dimensioni (h×l×p)
55×102×23 mm

Peso
0,06 Kg

Con accessori:
Dimensioni (h×l×p)
95×120×33 mm

Peso
0,11 Kg

Classe ambientale
2 - Interno

Box
ABS

Certificazioni

Alimentazione
12V CC

Controllo e test
Fare riferimento alle caratteristiche dei rivelatori collegati all’interfaccia.

Autoprotezione
La protezione antiapertura interviene aprendo il coperchio posteriore interno dell’apparecchio: volendo ottenere l’antiasportazione nelle due soluzioni di installazione occorre montare una molla più lunga (fornita) sul pulsante tamper, in modo che resti premuta contro il fondo della 503 e/o muro.

Funzionamento
Gli apparecchi sono dei “concentratori” di allarmi provenienti da rivelatori antiintrusione di qualunque tipo e consentono di collegare:

a) 2 ingressi NC/PULSE (4080):
- selezionando NC controllano uno o più contatti magnetici normalmente chiusi in serie fra loro, con allarme per apertura di 500 msec.;
- selezionando PULSE controllano ognuno un rivelatore a filo per tapparelle funzionante a conteggio di transizioni NC/NO (allarme dopo 6 transizioni).

b) 4 ingressi (4080) o 6 ingressi (4081) per rivelatori attivi/passivi che gestiscono le funzioni allarme e tamper su linea bilanciata.

I sei tipi di allarme sono gestiti singolarmente dalla centrale, secondo la programmazione effettuata.

Segnalazioni locali dell’apparecchio
Led rosso lampeggiante = nodo bus attivo
